本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油风能发交流电动电机组高低压配动力箱的使用： 1、合适的分配权用电。 2、不方便对电路原理的关合运作。 3、有较高的安全的安全防护网分等级，能形象化的屏幕上显示控制电路的导通动态。

项目名称：656KW柴油发动机发电站超临界锅炉单机配电箱主要元件明细清单
供电系统箱常见元器件明细表
顺序号	名字	形号尺寸	标准	量	生产厂家
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂汽轮发电装置掌控器	HGM6110	只	1	众智
3	火力发主轴电机电机转速调控器	C2002	只	1	孚创
4	直流电开关电源组件	DC24V	只	1	众智
5	小规模后面继家电	HH54P    DC24V	只	2	正泰
6	超小型里头汽车继电器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

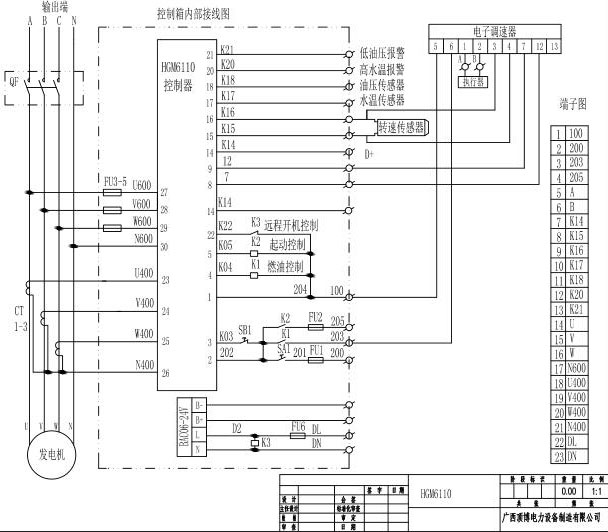

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.fjhushi.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
